2008年12月21日

バンドソーによる直線切り

バンドソーで材をまっすぐに切断するのは意外に難しいです。

国産のバンドソーで刃の幅が6−7センチある物は材の挽き割りを
想定して作られているのでそうでもないと思うのですが
私の使っているDELTAの14インチのバンドソーは2/3インチ位の
幅の刃しか使うことができません。

現在は挽き割り用の刃として定評のあるアメリカ Highland Woodworking社の
Wood slicerという刃を使っています。

刃と平行にファンスを設置して材を挽いて行くと刃がどんどん
左右どちらかに逃げて行ってしまいます。

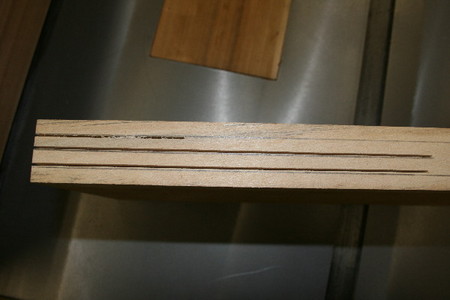

最初の写真の左側の線がその状態です
この場合は刃が右側(外側)に逃げています。
カットしている材は幅15センチの桜材です。

これはバンドソーの刃の特性による物だそうでネット上でもこの状態を
解決しようと色々な情報が出ています。
今回はバンドソーの刃が逃げるのを打ち消すようにフェンスを動かす方法を
試してみました。

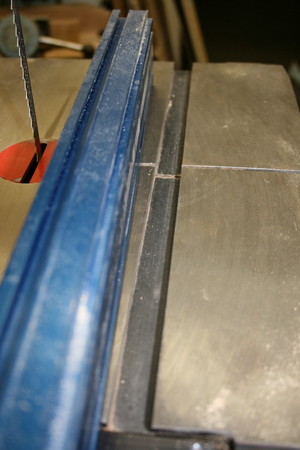

次の写真はフェンスが奥に行くにしたがって広くなるように設置した状態です。
設置の状態が分かり安いようにフェンスを刃の反対側のマイターゲージの溝の
所に移動しています。
通常は刃の左側に設置します。

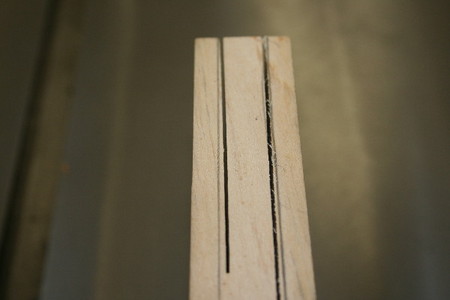

この状態で同じ桜材をカットしたのが次の写真の真ん中のラインです。
最初の写真より大分改善し墨線に沿ってほぼ真っすぐ切れているのが分かります。

まっすぐ挽き割るためにこの方法が有効であることは分かります。
ただ条件が変わった時にどうなるのかもう少し試してみる必要があります。
刃を変えると、おそらくこのフェンスを動かす角度も変わって来ると思いますし
材の幅が変わるとどうなるのか?、ブレードガイドの状態がどう影響するのか?などです。
機会を見つけてまた試してみたいと思います。
posted by acanthogobius at 21:08| Comment(5) | 材料、工具
この記事へのコメント
こんにちは、
墨線を引いてKregのフェンスを使うより、やはり、最初からドリフトを調整した平面のフェンスを使う方が作業的には楽そうですね。
前回ドリフトを計ってみましたが私のバンドソーでは殆ど0で計れませんでした。再度やってみます。今後のテストも興味がありますので、よろしくお願いします。
Posted by 松本 at 2008年12月22日 10:35
松本さん、こんにちは。
そうですね、色々条件を変えて試してみる必要がありそうです。
その点Kregのフェンスは汎用性があるというか、どのドリフト角にもその場で対応できるのが利点だと思います。

24日には帰国されるそうで、時間的制約はあると思いますが
松本さんも色々試してみてください。
報告、楽しみにしています。
Posted by acanthogobius at 2008年12月22日 20:03
趣味で木工を初めて2年目です。自作のバンドソーを作りました。丸太を製材して板を作り出そうと思いたち制作しました。通常の薄板は、問題無く切れるのですが30cm位の丸太を製材すると材料に沿って途中から外側にだんだんそれて、途中で抵抗が大きくなりストップしてしまいます。丸太の切り出し口に楔を打ち込み刃から材料を外す羽目になります。50cm位の長さの材料も切れません。やはりドリフトの関係でこの様になるのでしょうか?もしアドバイスいただけるならお願いいたします。(千葉県八千代市)
Posted by 加藤泰夫 at 2019年05月12日 21:42
加藤さん、初めまして。
自作のバンドソーがどんな物か分からないのと
丸太の製材の経験が私には無いので、何とも言えませんが、バンドソーの場合はバンドソーの刃と
平行に設置したフェンスに沿わせてカットしようとすると、段々曲がってしまいますね。

もし、フェンスを設置されているようでしたら
この記事にあるように、予めフェンスに角度を
付けて設置するのも手かもしれません。
ただ、バンドソーのパワーの問題や刃の幅など
合っていないことも考えられます。

いずれにしても、丸太の場合は不安定なので
危険を伴います。
沢山ある場合は製材所にお願いした方が無難かも
しれませんね。
Posted by acanthogobius at 2019年05月14日 09:24
コメントありがとうございます。
その後再挑戦しましたが、どうもうまくゆきません。
(真っ直ぐに切れない)
鋸刃を35mm幅、刃ピッチ1/2,ノコ厚0.55を購入しました。1週間から2週間後には、結果が出ると思いますので 報告します。
丸太から板を製材しその板で作品を作る  これが私ののぞみです。
Posted by 加藤 at 2019年06月18日 18:38
